Маслоотделители циклонного типа серии ВС-OS-Н

Основным предназначением маслоотделителей циклонного типа является эффективное отделение масла от паров хладагента, находящегося под высоким давлением, и возврат его в картер компрессора. Это значительно повышает эффективность работы системы в целом за счет предотвращения циркуляции масла по системе. Работа маслоотделителя циклонного типа позволяет эффективно осуществить возврат масла и поддерживать его уровень в картер компрессора. Областями применения циклонных маслоотделителей являются различные типы холодильных систем на базе одиночного компрессора или на базе многокомпрессорных станций.

Маслоотделители циклонного типа серии ВС-OS-H полностью соответствуют техническим условиям и стандартам, предъявляемым к сосудам, работающим под давлением.
Маслоотделители серии ВС-OS-H оснащены надежным поплавковым механизмом из нержавеющей стали и постоянным магнитом для удержания микроскопических металлических включений.

Расшифровка маркировки маслоотделителя BC-OS-H1-42
ВС Торговая марка becool
OS Маслоотделитель
H Тип маслоотделителя: пропуск-стандартный, Н-циклонный
1 Тип циклонного отделителя:

H1 - герметичный, объем 5,4-6,0 л
Н3 - разборный, объем 14,5 л
Н4 - разборный, объем 26,5 л
H5 - разборный, объем 43,0 л

42 Присоединительный размер вход/выход, мм

Технические параметры маслоотделителей

Марка изделия Код заказа Тип Чертеж Высота H, мм Диаметр D, мм Вход/выход пайка, ODS Внутренний объем, л Количество масла, л Аналог HENRY
BC-OS-H1-35 074154 Герметичный А 460 140 35 мм. 5,4 0,5 S-5190 CE
BC-OS-H1-42 074155 Герметичный А 520 140 42 мм. 6,0 0,5 S-5192 CE
BC-OS-H1-54 074156 Герметичный А 520 140 54 мм. 6,0 0,5 S-5194 CE
BC-OS-H3-42 074157 Разборный В 680 219 42 мм. 14,5 0,7 S-5411 CE
BC-OS-H3-54 074158 Разборный В 685 219 54 мм. 14,5 0,7 S-5412 CE
BC-OS-H4-64 074159 Разборный В 800 273 67 мм (2 5/8") 26,5 0,7 S-5413 CE
BC-OS-H5-79 074160 Разборный В 875 324 79 мм (3 1/8") 43,0 0,7 S-5414 CE

Штуцер под выход масла у всех моделей - 3/8” SAE;
Порт под предохранительный клапан - ½” NPT (кроме герметичных моделей BC-OS-H1)

Дополнительные аксессуары для разборных моделей (опционально):

  • Предохранительные клапаны;
  • 3-х ходовой вентиль

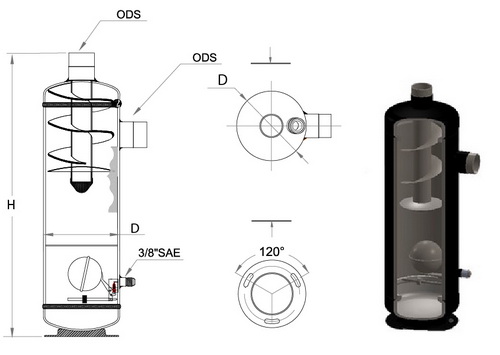

ЧЕРТЕЖ А

BC-OS-H1-2-01-300px

ЧЕРТЕЖ В

BC-OS-H1-1-01-01-300px

Как выбрать циклонный маслоотделитель

  1. Диаметры патрубков маслоотделителя не должны быть меньше, чем диаметр нагнетательной трубы, рассчитанной в соответствии с нормами и правилами, а также индивидуальной компоновкой системы.
  2. Максимальная объемная производительность компрессора(-ов) не должна быть выше значения Vt, указанного в таблице характеристик маслоотделителя при данном режиме эксплуатации.
  3. Выбор маслоотделителя для 2-х ступенчатого компрессора осуществляется при объемной производительности при - 10ºС по формуле Vt=(Vt1 ступени+Vt2ступени)/2

Таблица подбора маслоотделителя

Марка изделия Внутренний объем, л Диаметр вх/вых пайка, ODS Vt(м³/час) компрессора Макс при Тк=40˚С
0˚С -10˚С -20˚С -30˚С
BC-OS-H1-35 6,0 35 мм. 78 87 96 128
BC-OS-H1-42 6,0 42 мм. 82 96 105 135
BC-OS-H1-54 6,0 54 мм. 93 111 119 148
BC-OS-H3-42 14,5 42 мм. 106 119 128 156
BC-OS-H3-54 14,5 54 мм. 109 121 132 160
BC-OS-H4-64 26,5 67 мм (2 5/8") 300 330 360 400
BC-OS-H5-79 43,0 79 мм.(3 1/8") 380 410 440 500
