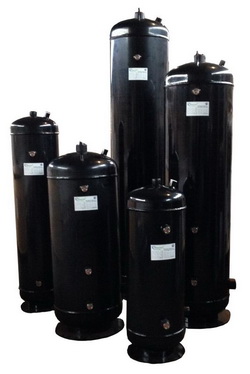

› Расходка › Компоненты для холодильной техники и систем кондиционирования › РЕСИВЕРЫ, МАСЛООТДЕЛИТЕЛИ, ОТДЕЛИТЕЛИ ЖИДКОСТИ И АКСЕССУАРЫ › Ресиверы хладагента вертикальные › Premium-линейка вертикальных ресиверов серии BC-LR (PR)Premium-линейка вертикальных ресиверов серии BC-LR (PR)
Область применения: коммерческий и промышленный холод, системы кондиционирования.
Преимущества премиум-линейки ресиверов becool:
- Соединение под предохранительный клапан 1/2" NPT (адаптер не требуется)
- Наличие у ресиверов объемом 50,0 л и выше транспортировочных проушин в верхней части ресивера.
- Рабочее давление 28 бар.
Контрастные смотровые стекла (оранжевый шарик - белый фон)
| Расшифровка маркировки вертикального ресивера BC-LR-63,0 3SG (PR60) | |
| ВС | Торговая марка becool |
| LR | вертикальный ресивер |
| 63,0 | Типоразмер сосуда |
| 2SG | Наличие смотровых стекол и их количество |
| PR | классификация сосуда (Премиум) |
| 60 | Номинальный объем ресивера |
Технические параметры вертикальных ресиверов BC-LR
| Модель | Код заказа | Объем, л | Количество см. стёкол | Габаритные размеры | |||
| Высота, мм | Диаметр, мм | Вх/Вых Rotalock | Пред. клапан | ||||
| BC-LR-9,0 (1/2"ODF-1") (PR9) | 074682 | 9,0 | - | 400 | 193 | 1/2"ODF / 1" | 1/2"NPT |
| BC-LR-12,5 (1"-1") (PR11) | 074666 | 11,0 | - | 443 | 193 | 1"-1" | |
| BC-LR-16,0 (1"-1") (PR17) | 074667 | 17,0 | - | 643 | 193 | 1"-1" | |
| BC-LR-20,0 (1 1/4"-1 1/4") (PR21) | 074681 | 21,0 | - | 548 | 244 | 1 1/4"-1 1/4" | |
| BC-LR-24,8 (1 1/4"-1 1/4") (PR24) | 074668 | 24,0 | - | 613 | 244 | 1 1/4"-1 1/4" | |
| BC-LR-25,0 SG (1 1/4"-1 1/4") (PR24) | 074669 | 24,0 | 1 | 622 | 244 | 1 1/4"-1 1/4" | |
| BC-LR-28,0 2SG (1 1/4"-1 1/4") (PR28) | 074670 | 28,0 | 2 | 772 | 244 | 1 1/4"-1 1/4" | |
| BC-LR-32,5 2SG (1 1/4"-1 1/4") (PR36) | 074671 | 36,0 | 2 | 922 | 244 | 1 1/4"-1 1/4" | |
| BC-LR-40,0 2SG (1 1/4"-1 1/4") (PR42) | 074672 | 42,0 | 2 | 1042 | 244 | 1 1/4"-1 1/4" | |
| BC-LR-50,0 2SG (1 3/4"-1 3/4") (PR50) | 074673 | 50,0 | 2 | 738 | 325 | 1 3/4"-1 3/4" | |
| BC-LR-63,0 3SG (1 3/4"-1 3/4") (PR60) | 074674 | 60,0 | 3 | 858 | 325 | 1 3/4"-1 3/4" | |
| BC-LR-63,0 2SG (1 3/4"-1 3/4") (PR60) | 0746741 | 60,0 | 2 | 858 | 325 | 1 3/4"-1 3/4" | |
| BC-LR-80,0 3SG (1 3/4"-1 3/4") (PR75) | 074675 | 75,0 | 3 | 1058 | 325 | 1 3/4"-1 3/4" | |
| BC-LR-100,0 3SG (1 3/4"-1 3/4") (PR95) | 074676 | 95,0 | 3 | 1258 | 325 | 1 3/4"-1 3/4" | |
| BC-LR-120,0 3SG (1 3/4"-1 3/4") (PR115) | 074677 | 115,0 | 3 | 1558 | 325 | 1 3/4"-1 3/4" | |
| BC-LR-160,0 3SG (2 1/4"-2 1/4") (PR155) | 074678 | 155,0 | 3 | 1070 | 460 | 2 1/4"-2 1/4" | |
| BC-LR-200,0 3SG (2 1/4"-2 1/4") (PR205) | 074679 | 205,0 | 3 | 1370 | 460 | 2 1/4"-2 1/4" | |
| BC-LR-250,0 3SG (2 1/4"-2 1/4") (PR270) | 074680 | 270,0 | 3 | 1770 | 460 | 2 1/4"-2 1/4" | |
| BC-LR-350,0 3SG (FL3 1/8”-FLV 3 1/8”) (PR350)* | 074695 | 350,0 | 3 | 1510 | 612 | 3 1/8” | |
Порт под пред. клапан в стандартной поставке комплектуются временной пластиковой заглушкой.
Возможно укомплектовать порт 1/2"NPT либо предохранительным клапаном, либо стальной заглушкой.
- рабочее давление 2,8 МПа, пробное давление 3,6 MПа;
* - ресивер комплектуется фланцевым запорным вентилем на выходе и фланцем на входе, не комплектуется заглушкой.
Дополнительные аксессуары (опционально):
- Электронное реле контроля уровня жидкости BC-LLC (для моделей со смотровым стеклом);
- Запорные вентили Rotalock;
- Предохранительные клапаны;
- 3-х ходовой вентиль;
- Стальная заглушка 1/2" NPT.
| Технические характеристики ресиверов | |
| Рабочее давление, МПа | 2,8 |
| Пробное давление, МПа | не менее 3,6 |
| Расчетная температура стенки, °С | 60 |
| Допустимая температура эксплуатации, °С | -20 - +60 |
| Характеристика рабочей среды: класс опасности(по ГОСТ 12.1.007-76) | IV (малоопасный) |
| Срок службы, лет (не менее) | 8 |
| Группа сосуда по т. 1 ГОСТ Р 52630 | 3 |
| Группа рабочей среды по ТР ТС 032/2013 | 2 |
Список основных нормативных актов, в соответствии с которыми спроектированы, изготовлены, а также соответствии с которыми должны эксплуатироваться сосуды, работающие под избыточным давлением:
- ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением»
- ТР ТС 010/2011 «О безопасности машин и оборудования»
- ГОСТ Р 52630-2012 (с изм. 1 от 02.02.2015) «Сосуды и аппараты стальные сварные. Общие технические условия»
- ГОСТ Р 52857.1-2007 «Сосуды и аппараты. Нормы и методы расчета на прочность. Общие требования»
- ГОСТ Р 52875.2-2007 «Сосуды и аппараты. Нормы и методы расчета на прочность. Расчет цилиндрических и конических обечаек, выпуклый и плоских днищ и крышек»
- ГОСТ 24755-89 «Сосуды и аппараты. Нормы расчета на прочность укрепления отверстий»
- Федеральный закон от 27.12.2002 N 184-ФЗ (ред. от 28.11.2015) «О техническом регулировании»
- Федеральный закон от 21.07.1997 N 116-ФЗ (ред. от 02.07.2013) «О промышленной безопасности опасных производственных объектов»
- Федеральные нормы и правила в области промышленной безопасности «Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением» (отменяет ПБ 03-576-03)
